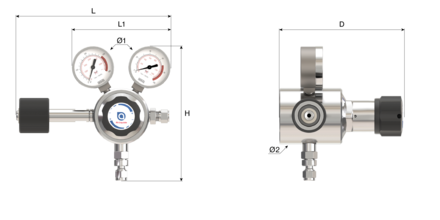

DLM 300-50-100
Industrial Process / Laboratorier og analyse
•Høytrykksregulator - Single scenen
•Montering på 300 bar gass-sylinder eller panel - høye strømningshastigheter
•Egnet for rene gasser og blandinger, ikke etsende
•Forkrommet messing
egnet for: Ikke-etsende rene gasser opp til N60 inkludert ALPHAGAZ ™ 1 & 2 / Ikke-korrosive gasser med konsentrasjon som er større enn 1 ppm
•Montering på 300 bar gass-sylinder eller panel - høye strømningshastigheter
•Egnet for rene gasser og blandinger, ikke etsende
•Forkrommet messing
egnet for: Ikke-etsende rene gasser opp til N60 inkludert ALPHAGAZ ™ 1 & 2 / Ikke-korrosive gasser med konsentrasjon som er større enn 1 ppm
DESCRIPTION
Application Type :
DLM er en robust ettrinnsregulator i forkrommet messing, utstyrt med membran i rustfritt stål for høyeste pålitelighet. Regulatoren er spesielt utviklet for krevende miljøer som laserapplikasjoner for prosessgasser, forskningslaboratorier, kjerneforskning og halvlederproduksjon, hvor det stilles høye krav til både renhet og kapasitet ved store gassstrømmer.
Application Type :
DLM er en robust ettrinnsregulator i forkrommet messing, utstyrt med membran i rustfritt stål for høyeste pålitelighet. Regulatoren er spesielt utviklet for krevende miljøer som laserapplikasjoner for prosessgasser, forskningslaboratorier, kjerneforskning og halvlederproduksjon, hvor det stilles høye krav til både renhet og kapasitet ved store gassstrømmer.
TECHNICAL SPECIFICATIONS
| Reference | DLM_300-50-100 |
| Output pressure | 5 til 50 bar |
| Flow | |
| Packaging Type | |
| Seat | Messing |
| Main valve | Messing, PCTFE belagt balanserte |
| Diaphragm | Rustfritt stål / Hastelloy® |
| Filter | Messing |
| Gauge | Ø 50mm, Kobber legering mekanisme, Forsegle i PA 6.6 |
| Relief valve | Body i 303 rustfritt stål, Poppet i messing, Seal i EPDM |
| Seal | Kobber, PA 6.6, PCTFE |
Encombrement
L:120.0000 MILLIMETER
H:120.0000 MILLIMETER
D:158.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:68.0000 MILLIMETER
Net Weight2.6000 KILOGRAM
L:120.0000 MILLIMETER
H:120.0000 MILLIMETER
D:158.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:68.0000 MILLIMETER
Net Weight2.6000 KILOGRAM
Safety & Transport
Forsiktighet! Ved bruk av brennbare gasser, skal alle purge og overløpsventiler samles opp.
Forsiktighet! Ved bruk av brennbare gasser, skal alle purge og overløpsventiler samles opp.
